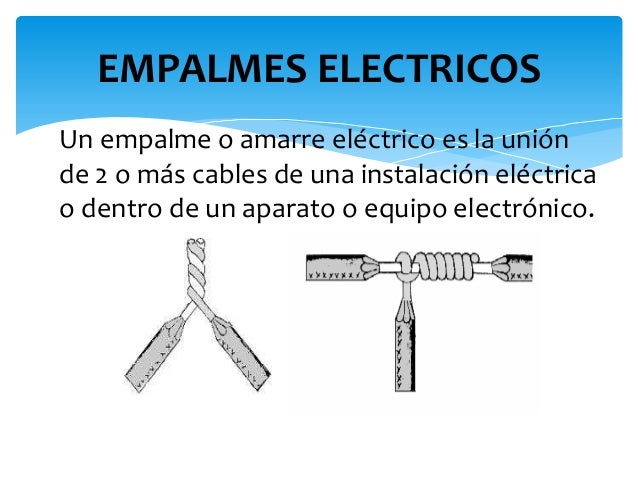

¿que es un empalme eléctrico ?

Los empalmes eléctricos son quizás unos de los factores que más influyen para el correcto funcionamiento de una instalación eléctrica, ( consideraciones para realizar un correcto empalme) . Dependiendo la situación en la que se encuentre la instalación y como se vayan instalar los cables eléctricos, se debe de llevar a cabo el empalme más ideal. Dentro de los empalmes que se trataran aquí están los empalmes cola de rata, en derivación y prolongación.

Empalme cola de rata

Este tipo de empalme se emplea cuando los cables no van a estar sujetos a esfuerzos de tensión elevados. Se utiliza para hacer las conexiones de los cables en las cajas de conexión o salidas, ya sea de tomacorrientes o interruptores. En este tipo de uniones, el encintado puede ser sustituido por un conector de capuchón.

1.  Retire aproximadamente 1 pulgada de aislamiento de cada una de las puntas de los conductores a unir.

2.  Coloque las puntas formando una "X" un poco antes de donde está el aislante, y con la ayuda de una pinza comience a torcer las puntas desnudas como si fuera una cuerda.

3.  Apriete correctamente la unión, pero de forma firme, sin estropear los cables. Si desea sustituir el encintado coloque el conector de capuchón.

Fig. 1.13 – Empalme cola de rata.

Empalme Western Union

Este  empalme  nos  sirve  para  unir  dos  alambres;  soporta  mayores  esfuerzos  de  tensión  y  se  utiliza principalmente para tendidos.

1.  Retire  el  aislamiento  aproximadamente  8  cm  de  la  punta  de  los  conductores  a  unir.

2.  Realice a cada alambre un doblez en forma de “L” a 2,5 cm aproximadamente del aislamiento.

3.  Cruce  los  cables  y  con  la  ayuda  de  las  pinzas  comience  a  doblar  una  de  las  puntas  enrollando alrededor del otro conductor, apretando las espiras o vueltas con las pinzas.

4.  Una vez que ha terminado de enrollar una de las puntas, repita el proceso con la otra punta trabajando en dirección contraria.

5.  Corte los sobrantes de alambre,

Fig. 1.14 – Empalme Western Union.

Empalme dúplex

En la figura 1.15 se ilustra este empalme, el cual es utilizado para unir alambres dúplex. Este empalme está compuesto por dos uniones Western Union, realizados escalonadamente, con el propósito de evitar diámetros excesivos al colocar la cinta aislante y evitar un posible cortocircuito.

Fig. 1.15- Empalme de cable dúplex.

Empalme de cables en “T” o  en derivación simple

Para realizar una unión de un alambre a otro que corre sin interrupción, se emplea este tipo de empalme.

1.  Retire aproximadamente 3 cm de aislamiento del alambre que corre, utilice navaja o pinzas.

2.  Retire aproximadamente 8 cm de aislamiento de la punta del cable que va a unir.

3.  Coloque  el  alambre  a  derivar  en  forma  perpendicular  (en  ángulo  recto)  al  alambre  corrido (principal).

4.  Con  la  mano  comience  a  enrollar  el  alambre  derivado  sobre  el  alambre  principal  en  forma  de espiras, con la ayuda de las pinzas apriete las espiras o vueltas.

5.  Corte el sobrante y verifique que las espiras no queden encimadas al aislamiento.

Fig. 1.16- Empalme de cables en T o derivación simple.

Empalme de cables en T o derivación con nudo

Fig. 1.17- Empalme de cables en “T” o derivación con nudo

Empalme de cables en “T” o de derivación múltiple

Este empalme se emplea para realizar uniones entre una punta de un cable de derivación a otro que corre de manera continua.

1.  Retire aproximadamente de 3 a 5 cm del aislamiento del cable principal que corre; si es necesario, con una lija limpie el tramo desnudo.

2.  Con la ayuda de las pinzas, abra el cable principal, girándolo en sentido contrario al trenzado de los alambres.

3.  Introduzca  el  desarmador  o  las  pinzas  en  medio  de  los  alambres  separándolos  en  dos  partes  y formando una “V”, para que en la abertura entre la punta del cable derivado.

4.  Retire aproximadamente de 3 a 5 cm del aislamiento de la punta del cable a unir, límpiese y enderece los alambres.

5.  Corte el alambre central del cable que va a unir, a partir de donde comienza el aislamiento.

6.  Introduzca los alambres del cable a unir en la abertura del cable corrido y separe en dos partes iguales los alambres.

7.  Comience a enrollar una de las partes de los alambres del cable a unir sobre el cable principal en sentido contrario al trenzado.

8.  Enrolle la otra parte de los alambres del cable a unir en sentido contrario a la parte anterior y con la ayuda de las pinzas apriete las espiras o vueltas.

Fig. 1.18- Empalme de cables en “T” o de derivación múltiple

Empalme de prolongación

Este tipo de empalme se utiliza para la prolongación de cables gruesos.

1.  Retire aproximadamente de 8 a 10 cm de aislamiento de las puntas de los cables a unir.

2.  Con  un  alambre  delgado (o sujételo con un alicate),  realice  un  atado  en  forma  de  anillo  de  aproximadamente  3  cm  del aislamiento de cada una de las puntas y con las pinzas apriételos.

3.  Abra los alambres del cable tomando como punto de partida el anillo, enderece y limpie cada alambre.

4.  De cada uno de los cables corte el alambre central a la altura de donde realizó la atadura del anillo.

5.  Retire el anillo de una de las puntas de los cables y coloque ésta de frente a la otra punta, entrelazando los hilos que quedaron abiertos.

6.  Comience a enrollar los alambres de la punta del cable atado, en sentido contrario al trenzado del cable al que le quitó la atadura o anillo.

7.  Quite el anillo de la otra punta y comience a enrollar los hilos del otro lado, continúe enrollando hasta que no queden puntas sueltas.

8.  Con la ayuda de las pinzas, apriete las vueltas o espiras y corte los extremos sobrantes.
